標準仕様

定格電圧 DC24V
流量(空気) 1.5L/min以上 無負荷運転時、冷機、初期、注1
流量(水道水) 0.5L/min以上 注1、無負荷運転時、冷機、初期 *PWMモーターに変更要
最大電流(空気) 0.2A以下 注1、冷機、初期
最大電流(水道水) 0.3A以下 注1、冷機、初期、*0.3A以上で保護回路作動します。
最大吐出圧力(空気) 100KPa以上 注1、冷機、初期
最大自吸圧力 -50KPa以上 注1、冷機、初期
運転時間 連続(空気)・断続(水道水) 注1、水道水は別途運転時間要協議
耐久寿命 使用条件による 注2
本体質量 0.07Kg
使用環境温度 5℃~50℃ 結露状態をのぞく
使用環境湿度 30~85% 結露状態をのぞく
使用流体 空気・水道水 表記以外の液体については別途要協議
最低起動電圧(参考) DC16V以上 モータードライバーによる*無負荷運転時、冷機、初期

*標準状態(JIS B 0142)とは、温度20℃、絶対圧1013hPa、相対湿度65%の空気状態をいう。

注1 条件は標準状態の環境で定格電圧にて作動している時とします。

注2 耐久寿命については、使用圧力、使用温度などの使用条件により異なります。

モーターの仕様書上の耐久寿命は3000Hですが、条件により大幅な増減となることがあります。

注3 液体使用の場合、ポンプ内部が長期間エアーを含む状態になりますと、ゴムの貼り付きが起こる可能性があります。

注4 液体仕様の場合、DUTY100%での動作は故障の原因となります。DUTY50%以下30%以上の範囲内を推奨いたします。

注5 液体を使用する際は弊社スタッフまでご相談ください。

*本製品は標準品であり、使用部品、性能については変更する可能性があります。

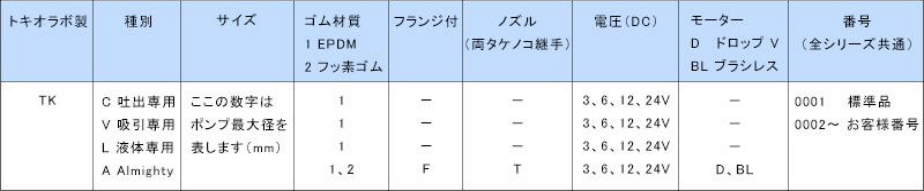

型式表記

性能特性図(参考)

カスタム仕様も受け付けております。
(電圧・形状・能力変更など)

使用の可否・納期についてはお気軽にご相談ください。
