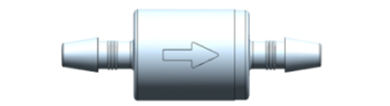

TCB36

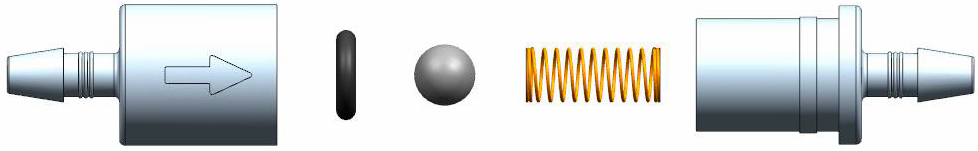

特徴:超小型、軽量タイプ。SUSボールとスプリングを利用した簡易的な逆止弁です。
用途:空気の保持用途に適しています。
材質:ハウジング(PP、PVDF) Oリング(EPDM、シリコーン、バイトン)

トキオラボ 逆止弁 方式 全長 ゴム材質 クラッキング ハウジング材質
T C B 36 1(EPDM) 5 PP
44 2(フッ素系) PV
52 3(シリコーン)

仕様

型式
TCB36
ニップル外径Φ
4.8×4.8(オリフィスΦ2.6)
最大部
クラッキング範囲
1~5KPa
動作時
流体
空気・液体・水(水道水)
※1
流量範囲
3L/min以下
※2
逆耐圧
5~200KPa以上
逆方向にて ※3
使用流体温度
0~60℃
保存環境温度
5~50℃(結露、直射日光状態を除く)
変形なきこと ※4

※ 1 耐薬品性にご注意ください。
※ 2 流量を多く流す場合はオリフィスを通過する際の音が鳴る場合があります。
※ 3 1KPa以下の低圧では逆止能力が低くなります。
※ 4 動作しない時間が長くおきますと、樹脂とボールが貼り付き、動作しなくなることがあります。

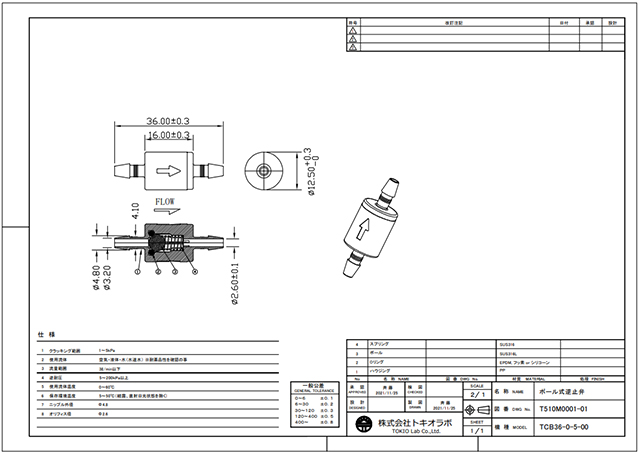

寸法図

カスタム仕様も受け付けております。
(電圧・形状・能力変更など)

使用の可否・納期についてはお気軽にご相談ください。
