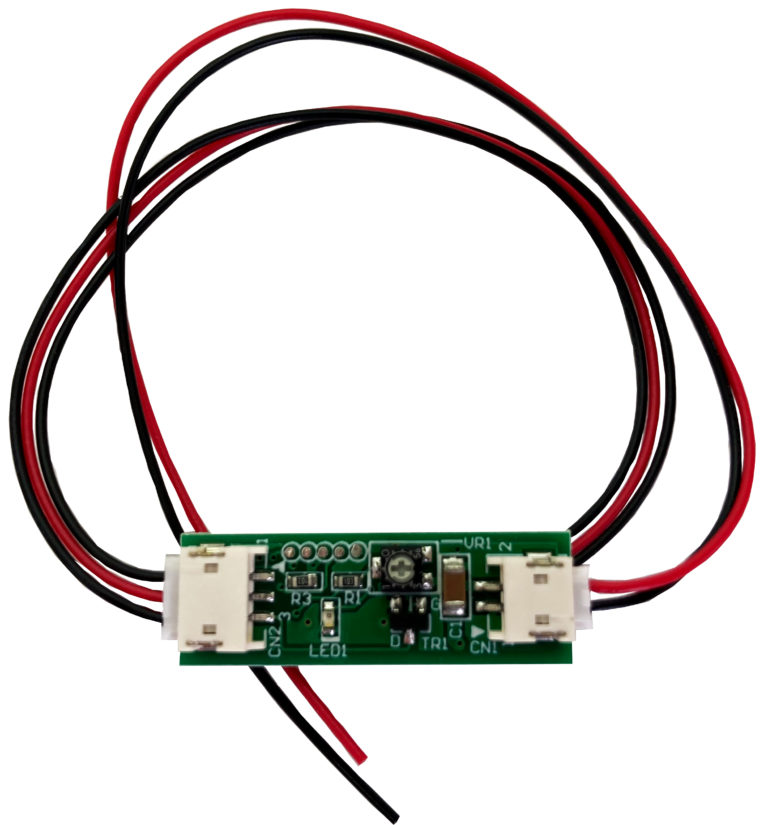

PWM 端子付きブラシレス・モータ用
特徴
PWM 端子付ブラシレス・モータ駆動のＤＣポンプの流量をボリュームで調整することができます。
流量制御は、ＰＷＭ（Pulse Width Modulation）制御方式です。
ＰＷＭ制御で効率の良いポンプ駆動ができます。
仕様
- 対応ポンプ
- DC12,24V の PWM 端子付ブラシレス・モータ駆動ポンプ
- 電源電圧
- DC12、24V
- 最大ポンプ電流
- 1A
- 自己消費電流
- 約 6mA（電源電圧 DC24V 時）
- ＰＷＭ周波数
- 20kHz (duty:0～100%まで調整可能)

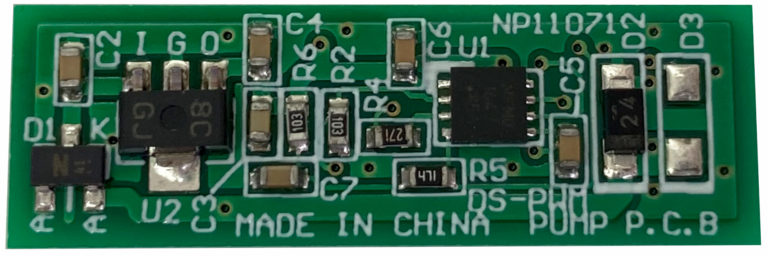

- 基板寸法
- 10×30mm

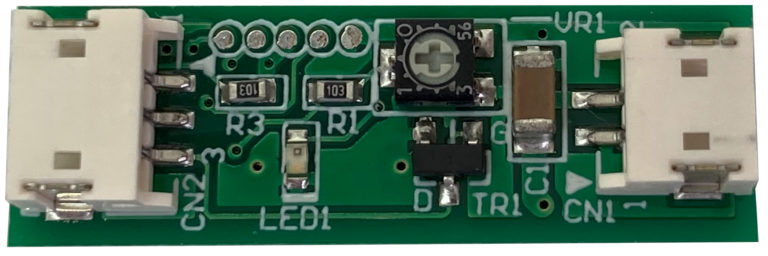

ピン配置
ＣＮ１：電源入力コネクタ
- ピン番号
- 接 続
- 1
- GND
- 2
- 電源電圧＋ (DC12、または、DC24V)
ＣＮ２：出力コネクタ（ＤＣモータ入力）
- ピン番号
- 接 続
- 1
- GND
- 2
- 電源電圧＋ (CN1 の電圧を印加)
- 3
- PWM (5V パルス)
ＶＲ１：調整ボリューム
- 項目
- 仕 様
- PWM 調整
- CW 方向に回転させると duty が高くなります
- 回転角度
- 210°
カスタム仕様も受け付けております。
（電圧・形状・能力変更など）
使用の可否・納期についてはお気軽にご相談ください。
